奧迪A6L（12-18款）雙桿電動尾門安裝使用說明書

安裝人員安裝注意事項：

1.拆車前:請佩戴手套，更換工作服、工作鞋。

2.拆車前:檢查車輛的外觀是否有刮花

3.原車拆下來的配件找塑料箱或紙箱放置，不能放在原車座椅上，防止刮傷原車座椅真皮。

安裝注意事項：

1、為了確保本產品安裝后能正常使用，應當由相關專業人員或經過培訓的人員去安裝產品;請勿私自拆卸本產品，以免造成產品損壞及其它事故的發生。

2、安裝前注意事項

1.向車主確認本車的尾門是否有改裝或維修過

2.點火檢查汽車的儀表是否有故障碼顯示

3.檢查汽車內外表面是否有刮花現象;

4檢查原車尾門左右兩邊的縫隙大小和高低平整度(用于安裝電動尾門后作為對比依據);

5.檢查汽車電瓶是否有足夠的電量，如電量不足，需啟動發動機，以保證安裝好的電動尾門能正常運行。如有異常請及時告知客戶

3、安裝中注意事項

1.可采用貼美紋膠紙或鋪毛巾等方式對拆車位置進行保護，避免刮花汽車內外飾件;

2.拆卸下來的汽車組件需放在固定位置并分開放好，避免刮花及丟失;

3.布線和接線時一定要做好線路的絕緣保護，且不能干涉及影響汽車的其他部件的正常使用。

4、安裝車身、車門支架時，需嚴格參考安裝流程，否則會造成尾門關不到位或電動推桿掉落

5、本說明書中的所有圖片僅供參考，圖片與實物能有不同，但安裝方法是一樣的。

6、為方便安裝，請在安裝前認真閱讀該商品使用說明書。

7、請定期檢查與車連接的所有配件是否松動，以確保使用安全

8、保險絲或電瓶取電或斷電時，請先將主線束上的1P電源連接器斷開，或者ECU控制盒上的電源插頭斷開，否則會造成ECU控制盒燒壞,

9、若需要給電動尾門斷電，請斷開主線束上的1P電源連接器:禁止單獨斷開主線束地線

10、電動推桿禁止空載通電測試

接線示意圖：

此圖僅供參考，請以實物為準

安裝步驟

參考配件清單和配件圖檢查配件是否齊全。汽車尾門安裝完成后，請手動關閉尾門一次設定初始狀態，然后開啟尾門后調節到合適高度長按尾門按鍵至“嘀”一聲，松開后即設定開啟高度，長按尾門按鍵至“嘀”“嘀嘀”后，松開后即為切換另一種開關門速度。

一、拆卸原車尾門蓋板及后備箱右側裝飾板

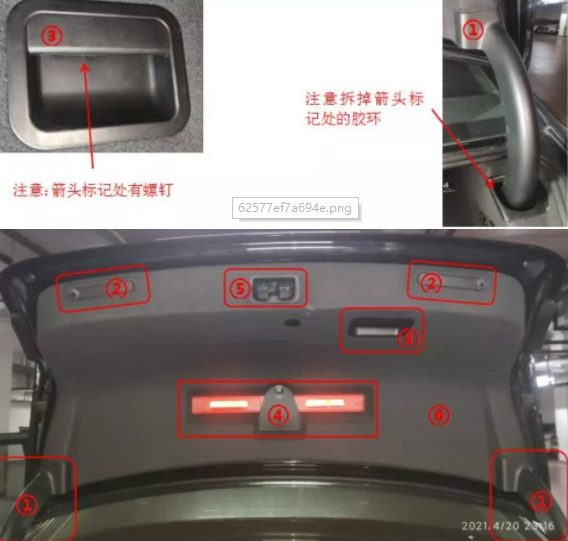

1.先取下標記1處尾門懸管裝飾板 (注意固定卡扣)然后取下標記2345處的裝飾塊和螺釘 (注意處只拆長條裝飾塊)，再拆下標記6處的尾門蓋板。 (注意保護原車表面，避免劃傷)

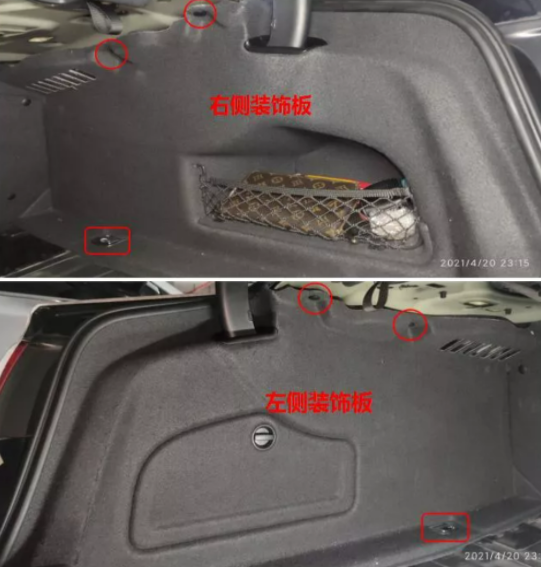

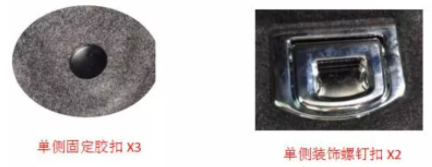

2.拆卸圖中標記固定膠扣和裝飾螺釘扣，然后拆卸右側裝飾板，左側同理

二、安裝電動推桿及電吸鎖

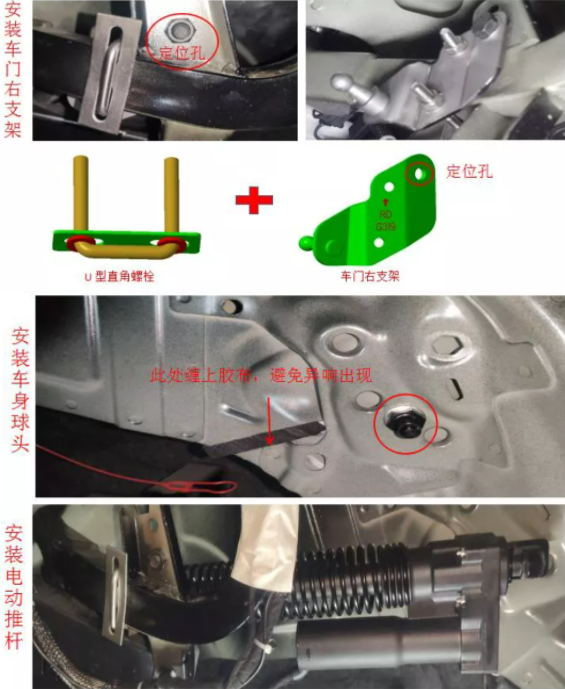

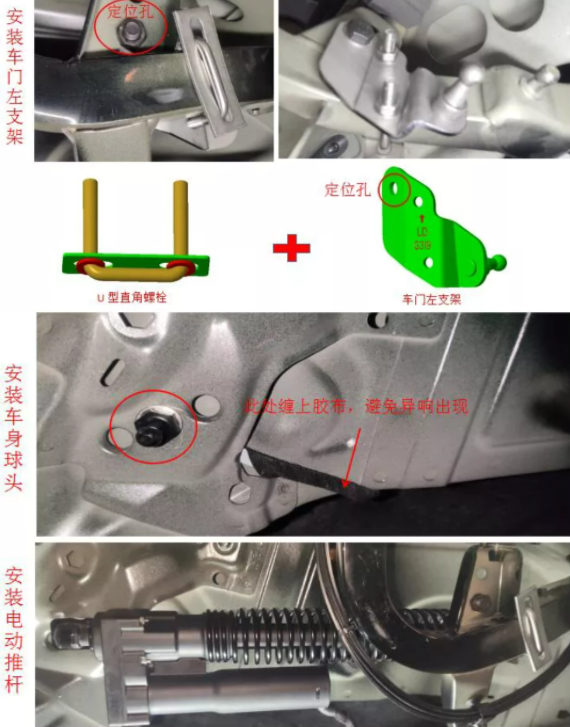

1.安裝右側電動推桿:將原車右側彈拆下，安裝我司電動推桿和球頭螺釘(拆卸時需頂住車門，避免車門砸落)，安裝完成后需檢查球頭卡簧是否扣到位。如下圖裝法(注意保護車體表面，避免劃傷)

2.安裝左側電動推桿:將原車左側彈簧及氣彈桿拆下安裝我司電動推桿和球頭螺釘 (拆卸時需頂住車門，避免車門砸落)，安裝完成后需檢查球頭卡簧是否扣到位。如下圖裝法(注意保護車體表面，避免劃傷)

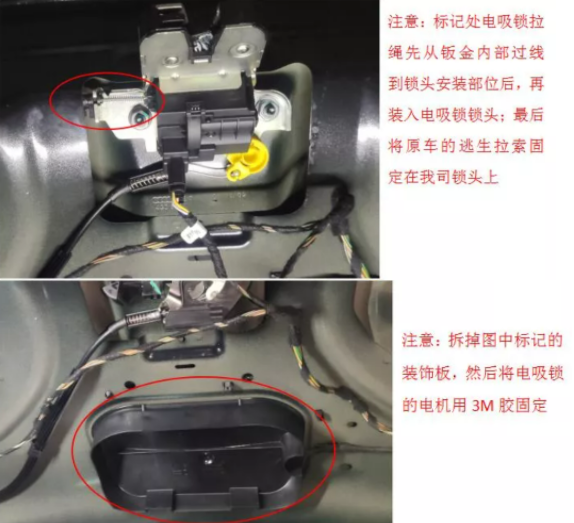

3.安裝上電吸鎖:將原車的尾門鎖拆下，取下原車鎖信號線插頭，換上我司上吸鎖，電吸鎖電機端用3M膠固定在尾門處，如下圖安裝。(注意: 若安裝上電吸鎖出現關不上或者關門后左右不一致，可以通過調節原車鎖扣解決此類問題)

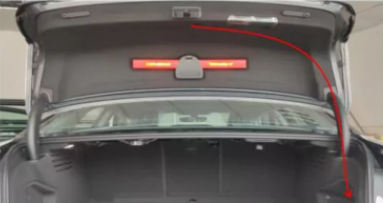

5.電吸鎖線束布線:從原車鎖附近往后備箱右側布線至電動推桿處，如下圖所示。

三、安裝ECU和蜂鳴器

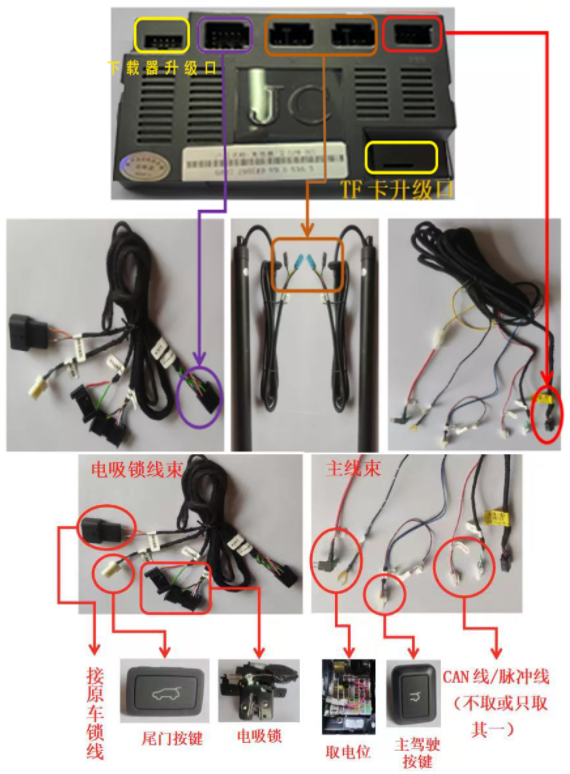

1.將ECU背面雙面膠撕下，并將其固定在后備箱右側保險盒周圍的平整區域，將主線、電動推桿線、電吸鎖線按圖示方式插入ECU對應位置，電動推桿線束只插入L孔。(注意若要拔出插頭時，需摁住插頭上卡扣彈片沿插入方向拔出)

2.將蜂鳴器背膠撕下，粘貼在車身內部平整區域，插頭與主線上標記插頭對插

四、安裝電源主線束

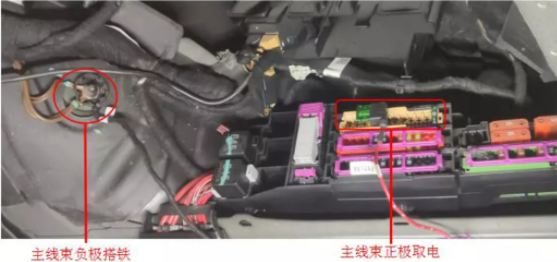

1.在主駕駛保險盒位置，將電源插片按圖示方向插入保險盒位置(原車保險絲空置)，地線固定在圖示地線處(后備箱左側)，如圖所示。(備注: 用萬用表測出保險盒空位置常電12V，然后用我司提供的取電器外側針腳插入常電12V位置)

注意: 當保險絲接通后，系統會進行自檢，以判斷各線束是否導通，具體情況如下所述

1.保險絲接通時，蜂鳴器長鳴2秒: 若出現長鳴聲，則表示主線束以及蜂鳴器正常;若不出現長鳴聲，則表示主線束存在斷路或蜂鳴器故障，需檢查電源線兩端和蜂鳴器是否連接正常以及蜂鳴器是否損壞。

2.長鳴結束后，無其他提示聲: 表示桿線、鎖線連接正常，可進行下一步

3.長鳴結束后，蜂鳴器出現長短、長短的連續提示聲：表示ECU上L處撐桿線存在連接異常，需檢查ECU上L處撐桿線插頭是否連接到位或是否存在連接錯誤，重新連接正確后提示聲消失

4.長鳴結束后，蜂鳴器出現短長、短長的連續提示聲：表示ECU上R處撐桿線存在連接異常，需檢查ECU上R處撐桿線插頭是否連接到位或是否存在連接錯誤，重新連接正確后提示聲消失。

5.長鳴結束后，蜂鳴器出現短促的連續提示音: 表示電吸鎖線束存在連接異?；蜴i扣的狀態位置不在初始化位置，需檢查鎖線束兩端插頭是否連接到位或是否存在連接錯誤，以及電吸鎖是否處于開鎖狀態，重新連接正確后提示聲消失。

注意: 保險絲或電瓶取電或斷電時，請先將主線束上的1P電源連接器斷開，或者將ECU控制盒上的電源插頭斷開，否則會造成ECU控制盒燒壞

五、安裝尾門按鍵，還原蓋板

1.在原車尾門蓋板上用刀片割一個長方孔(48x24mm)(如下圖虛線框內只割一個孔) ，然后裝入我司配備尾門按鍵，然后還原尾門蓋板及后備箱。如圖所示

六、完成安裝

檢查尾門運行狀態，測試各按鍵和鑰匙遙控功能

1.遙控鑰匙觸發方式為連按尾門按鍵兩次開/關尾門

2.主駕駛按鍵為原車主駕駛按鍵，按一次開/關尾門

3.尾門按鍵(我司配備的)設置為按一下開關尾門;長按至嘀一聲為設置高度;長按至連續兩聲嘀嘀為切換開關門速度。

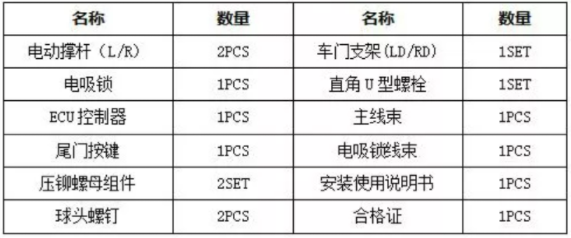

七、配件清單：

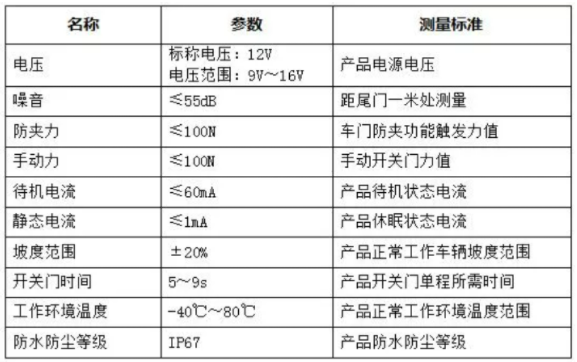

八、電動尾門產品參數表

九、操作工具

十、電吸鎖常見問題分析及解決：

開門停頓

注意事項

脫桿檢查

1.檢查車身支架尾門支架車身球頭，尾門球頭是否更換。

2.手動搖動撐桿是否會脫出來。

開門停頓

現象: 按下尾門手扣后，蜂鳴器滴滴響兩聲，尾門

停頓數秒后快速升起來

檢測及解決:

1.檢測鎖開鎖開關是否故障(G001鎖)

2.檢測撐桿是否單桿工作

3.檢測是否底部有干涉影響開門

4.檢測鎖是否可以正常開啟(G014鎖/G010鎖)

打不開

現象1: 按下尾門手扣后，蜂鳴器滴滴響兩聲，鎖沒有任何反應

檢測及解決:

1.檢測鎖是否鎖死，鎖線是否接觸正常(GO01鎖)2.檢測鎖是否回初始化，鎖線是否接觸正常(GO10/G014鎖)

現象2: 按下尾門手扣后，蜂鳴器滴滴響兩聲，解鎖電機工作，鎖解不開檢測及解決:

1.檢測鎖是否鎖死，鎖信號線是否接觸正常(GO01

2.檢測鎖是否回初始化(GO10/G014鎖)

現象3: 按下尾門手扣后，蜂鳴器滴滴響兩聲，尾門打開一條縫滴響一聲后又吸到全鎖檢測及解決:

1.確認鎖是否完全打開

2確認撐桿是否能正常工作

3.檢測是否底部有干涉影響開門

自動上鎖

現象: 電動開啟后尾門升到頂或在空中電吸鎖自動

掛到全鎖，按尾門按

鍵無反應按鍵燈不亮

檢測及解決:

1.檢測鎖初始化開關是否正常

2.斷電重啟，啟動汽車，確定鎖是否轉速過快越過初始化信號

不能全鎖

現象: 尾門掛半鎖后不電吸或電吸不到位

檢測及解決:

1.檢測是否原車信號干擾

2.檢測鎖信號是否正常

顯示開門

現象: 尾門關閉后儀表顯示開門，實際尾門是鎖好的

檢測及解決:

1.檢測鎖接原車信號線是否接觸正常

2.檢測鎖信號是否正常

異響

現象: 尾門關閉或打開時有鐵磨鐵的異響聲

檢測及解決:

1.檢測齒輪傳動軸是否打油

2.檢測電吸鎖支架是否變形

3.確認扇形齒輪是否干涉原車

十一、撐桿常見問題分析及解決：

掉門

現象: 電動升到頂之后尾門慢慢往下降

檢測及解決:

1.檢查尾箱是否加裝隔音造成尾門太重，撐桿制不住

掉桿

現象: 運行過程中撐桿從車身球頭上脫落

檢測及解決：

1.檢查卡是否松動

2檢測球座是否損壞

3.參照說明書檢測車門球頭螺釘是否安裝墊片(車型不同，個別車型不需要更換球頭，需將原車球頭螺釘墊高)

卡死

霍爾問題

現象:尾門在底部或頂部不能手動開關

檢測及解決:

1.拔掉控制盒上的撐桿插頭，測試是否為主機持續供電造成撐桿卡住

球頭壞

現象:安裝或拆卸時發現球座損壞

檢測及解決:

1.根據球座圖片判斷是否人為損壞

鎖解開起不來

現象: 按下手扣后尾門打開5公分以上，尾門不能升起來，或需要手動拉一下才能升起來

檢測及解決:

1.啟動汽車后再次測試，如果可以，修改軟件

2.檢測是否為單桿工作

開門停頓

現象: 按下尾門手扣后，蜂鳴器滴滴響兩聲，尾門停頓數秒后慢慢升起來升起來

檢測及解決:

1.確認是否為單桿工作

2檢測底部是否干涉尾門開啟

空中觸發防夾

現象:尾門上升或下降過程中蜂鳴器滴響一聲，快速上升10公分

檢測及解決:

1.檢測是否為單桿工作

ECU常見問題分析及解決：

自動開門

現象:靜止?fàn)顟B(tài)或行駛中尾門自動打開并升到頂

檢測及解決:

1.檢測ECU版本是否為8.2/9.2的版本

2.確認是否客戶誤觸發

打不開門

現象: 按下手扣開關后蜂鳴器沒有任何聲音，尾門也無動作

檢測及解決:

1確認撐桿或者電吸鎖是否有工作

2斷電重啟

3.檢測主機電源接地是否正常

關不上門

現象: 電動快關到底時，蜂鳴器滴響一聲，尾門快速上升10公分

檢測及解決:

1.檢測是否有東西干涉正常關門

2.確認鎖及鎖扣位置是否可以正常關閉

3.確認左右支架是否安裝正確

4.通過尾箱按鍵調節關門力度

5.修改軟件

遙控不管用

現象:安裝后遙控不能控制尾門開關

檢測及解決:

1.確認協議線是否正常

2.確認原車協議位置是否正常

3.確認觸發頻率是否正常

4.確認車型年份和產品適配年份相符

5.修改軟件

開門聲音大

1.鎖塊和鎖扣拉的太緊了，把原車鎖扣往外面調一點就OK了。

2.給鎖扣下面加墊片，這樣的解決的問題很少

1.速度切換:按住尾箱按鍵不要松開，蜂鳴器滴滴滴響3聲為切換速度

2.力度設定:按住尾箱按鍵不要松開，蜂鳴器滴滴滴響3聲為2檔，松開尾箱按鍵，再次按住尾箱按鍵不要松開，蜂鳴器滴 滴滴滴響4聲為3檔(共計四檔，操作方法以此類推)

SD卡升級方法

找一個沒文件的SD卡，把軟件放到SD卡里面將產品斷電，SD卡插到主機卡槽里，給產品通電通電時蜂鳴器不會響等待+秒左右燒錄成功后，蜂鳴器會急促的滴響一聲。再次將產品斷電，拔出SD卡，給產品通電手動關門復位即可。
